AnaGate CAN FX4 - CAN/CAN FD Ethernet Bridge/Gateway
Produkt-Beschreibung

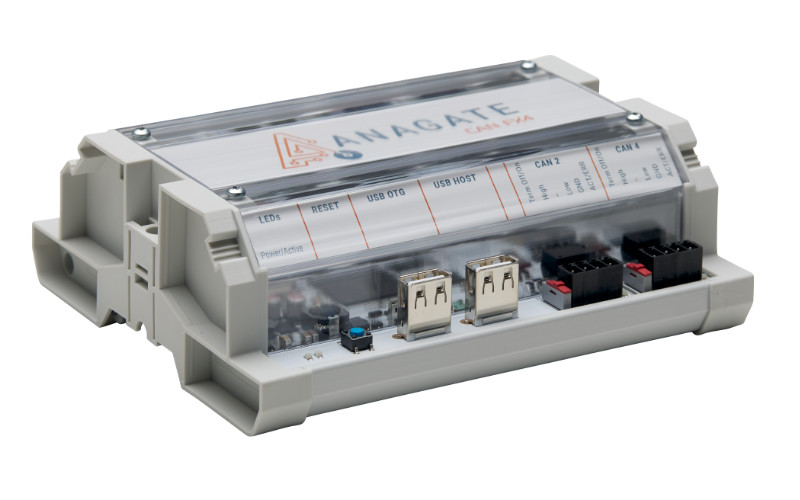

Das AnaGate CAN FX4 Gateway realisiert die Anbindung eines PCs, eines Embedded Computers, einer Simatic S7 o. ä. an bis zu vier CAN Busse über das TCP/IP Netzwerkprotokoll (Ethernet). Das AnaGate CAN FX4 arbeitet dabei grundsätzlich als ein Teilnehmer ohne eigene CAN Bus ID am Bus. Beim Versenden von Telegrammen kann die CAN ID frei gewählt werden.
Die CAN-Telegramme werden transparent in TCP/IP-Telegramme eingebettet, so daß die Kommunikation mit beliebigen CAN Teilnehmern möglich ist. Ebenso können hierbei auch höhere Protokollschichten wie z.B. CANOpen®, Devicenet oder J1939 auf PC Ebene realisiert werden.
Die Anbindung an den CAN Bus über das Internet ist ebenso realisierbar, wie der zeitgleiche Zugriff von mehreren verschiedenen PCs über das Netzwerk. Die Anbindung an WLAN/WWAN ist durch direkten Anschluß von unterstützten USB-Sticks möglich.
Die CAN Schnittstellen des AnaGate CAN FX4 können in vier verschiedenen Funktionsarten betrieben werden:
- Im Gateway Modus werden die Daten zwischen dem CAN Bus und dem Host-System (z.B. PC) transparent in beide Richtungen übertragen.
- Im Listen Modus werden die Daten auf dem CAN Bus ohne Beeinflussung aufgezeichnet.
- Im internen Bridge Modus kann die CAN Schnittstelle direkt mit einer der anderen vorhandenen CAN Schnittstellen verbunden werden. Hierbei werden die Nachrichten direkt zwischen den beiden Bussen übertragen.
- Im LAN Bridge Modus kann die CAN-Schnittstelle über ein weiteres Ethernetgateway aus der AnaGate CAN-Serie mit einem beliebigen CAN Bus verbunden werden. Hierbei werden die Nachrichten transparent über das TCP/IP-Protokoll jeweils zwischen den beiden Bussen übertragen. Mittels dieser Verbindungsart können CAN Busse über große Entfernungen einfach miteinander verbunden werden.
Als Embedded PC mit Linux-Plattform erlaubt das AnaGate CAN FX4 auch die flexible Anpassung des Gerätes durch Aufspielen und Ausführen von selbsterstellten Programmen. Ein Zugriff auf die vorhandenen zwei USB-Schnittstellen und die analogen Ein-/Ausgänge ist hierbei auch möglich.
Die AnaGate F Serie ist aktuellste CAN/CAN FD-Plattform von Analytica, sie arbeitet mit einem Dual ARM Cortex A9 (1GHz) Prozessor mit 512MB RAM und 4GB eMMC Flash. Diese Gerätegruppe wird ausschließlich in einem industriellen Hutschienengehäuse mit erweitertem Temperaturbereich angeboten.
